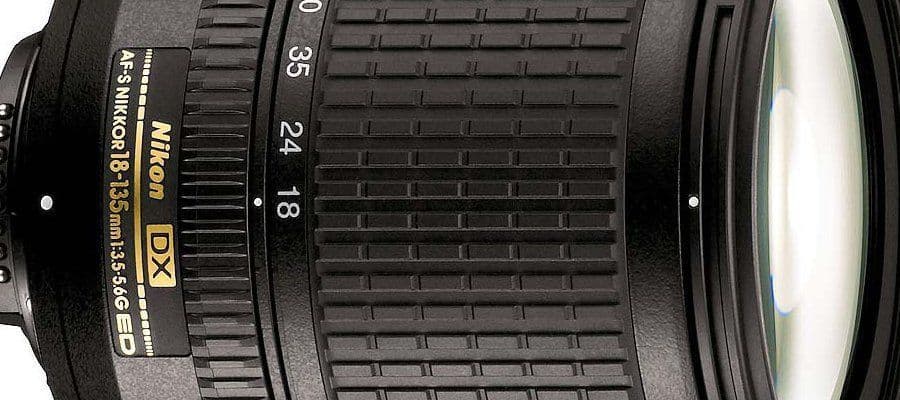

Пост предназначается для всех владельцев Nikon D40 с объективом 18-135mm. Статья предостережет и предупредит о возможной неисправности. В случае удара объективом о твердую поверхность возможно появление треска. Если посмотреть на просвет, можно увидеть что лепестки диафрагмы рассыпались.
Ремонт подобной неисправности в сервисном центре обойдется немного меньше стоимости нового объектива. Те, перед кем стоит выбор, сдавать в ремонт или покупать новый, могут попробовать отремонтировать оптику самостоятельно.
Добираться до оптики лучше с задней стороны.
Разборка начинается с отвинчивания 3-х винтиков на байонете и двух на контактной группе
Далее снимается кольцо крепления вместе с рычагом диафрагмы
Это калибровочные подкладки. Скорее всего, ими регулируется бэк и фронт фокус.
Группа линз, которая находится сзади крепится тремя винтами, которые находятся в глубине. Три винта повыше соединяют линзы в группу.
Переключатель режима фокусировки и само кольцо фокусировки.
На внутреннем стакане отвинчиваются 6 винтов.
Чтобы снять дальнейшую группу линз, нужен специальный инструмент. Группа находится глубоко в объективе.
Существует много нареканий на мотор автоматической фокусировки. Считается, что он часто выходит из строя. На самом деле выглядит он очень надежным, чего нельзя сказать о блоке диафрагмы.
Далее можно снять платы и мотор. Особо ничего это не даст, но они не будут мешать дальнейшей разборке.
Для снятия передней линзы ключ можно изготовить самостоятельно.
Около передней группы линз видно фокусировочную группу. Для демонтажа этой группы линз нужно ослабить, а лучше вовсе выкрутить два винта на направляющей в задней части объектива. После этого нужно вращать группу против часовой стрелки и понемногу выталкивать вперед.
После всех этих действий можно добраться до диафрагмы. Причина треска - это маленькая пружинка, которая закрывает диафрагму. Установить на место пружинку без специальных навыков и инструмента проблематично. Она становится под лепестками. Добраться туда, не разобрав блок диафрагмы невозможно.
Если собрать объектив без пружины, все его функции, кроме возможности закрывать диафрагму, сохранятся.
И еще немного фотографий передней части объектива.
